Hersteller

Crank Software

Crank Software Inc. ist ein Innovator im Bereich der embedded Graphical User Interface (GUI) Lösungen für embedded Systeme.

Crank Software’s Produkte und Dienstleistungen ermöglichen es Entwicklungsteams und UI Designern schnell und gemeinschaftlich im Team umfangreiche und animierte Bedienoberflächen für embedded Systeme zu entwickeln, die knapp an Ressourcen sind.

Produkt

Storyboard Suite

heutige embedded GUI Systementwicklungen benötigen moderne Werkzeuge und Methoden

Die Eclipse basierte Storyboard Suite wurde für Ingenieure und GUI Designer konzipiert. Storyboard ermöglicht es UI Designern, mittels Drag-and-Drop und dem Import von Photoshop o. Sketch basierten Designs, GUI's zu entwerfen. Und das parallel und unabhängig von den System- und Software-Entwicklern.

Mittels der Storyboard Suite können GUI Designer und Entwickler von Embedded Systemen schnell Prototypen von animierten und komplexen GUIs entwickeln und zu simulieren.  Diese GUI's sind dann auch sofort auf Targetsystemen einsetzbar.

Crank
GUI / HMI Framework

Storyboard Engine

bringen Sie Ihr GUI schnell auf das Targetsystem, Hardware und RTOS unabhängig

Die Crank Storyboard Embedded Engine stellt die Laufzeitkomponente auf dem embedded System dar. Sie ist so konzipiert worden, dass sie alle GUI-Features, die der Designer ermöglicht, ressourcensparend auf dem embedded System implementiert.

Unterstützte CPUs sind ARM, Cortex-M, Cortex-A, SH2A, SH4, PIC32, FPGA's und x86.
Konkret u.a.: NXP i.MX53, i.MX6, i.MX7, i.MX8 - Raspberry Pi - Microchip SAMA5D2/D4 - PIC32MZ - ST Accordo5 STA1295  - Renesas RZ/A1- TI AM335x BeagleBone Black, AM437x - STM32F4/F7 - STM32MP1 - NXP i.MX RT1050, RT1060

Crank
GUI / HMI Framework

Storyboard Designer

targetunabhängige GUI Prototypen Entwicklung mit integrierter Simulation, einfacher Photoshop Import

Der Crank Storyboard Designer ermöglicht es Anwendern schnell einen Prototypen des neuen GUIs zu entwerfen, diesen zu simulieren und dann umgehend auf ein embedded Target System zu bringen.

Der UI Designer verfügt damit über ein leistungsfähiges Werkzeug das ihm die volle Kontrollmöglichkeit über das GUI und sein Verhalten gibt, ohne auf dem Embedded System arbeiten zu müssen. Der Import von Photoshop und Sketch Dateien erspart viel Aufwand.

Der integrierte Simulator und der Android APK, iOS und WIndows .exe Export erlauben ein schnelles Rapi-Prototyping ohne Target.

Da das so erstellte embedded GUI einfach 1:1 ohne Programmierung auf ein Target System zu bringen ist, entfallen umfangreiche Portierungsarbeiten.

Crank
GUI / HMI Framework

Storyboard Browser

Der Storyboard Browser ist eine WebKit-basierte Erweiterung für die Storyboard Suite, mit der HTML5-Inhalte direkt in einer Storyboard-Anwendung gerendert werden können. Genau wie die Storyboard Suite wurde auch der Storyboard Browser für eingebettete Geräte wie Fahrzeug-Infotainment, industrielle Automatisierung, medizinische Geräte und Konsumgüter optimiert.

Crank
GUI / HMI Framework

Weitere News Crank

Ältere News Crank

Beratung

Lassen Sie sich beraten, nutzen Sie unser Formular, wir melden uns umgehend bei Ihnen zurück. Oder rufen Sie an:
+49 251 98729-0

NEWS

Mittelskonsolen-HMI der EcoCAR 2 Competition mit Storyboard

“Storyboard was so quick to learn how to use. The first time we used it, we were able to import a Photoshop PSD file into Storyboard, create buttons, and deploy the application to a board. Everything worked on the first try. When we had questions, Crank's support was amazing. Everyone responded immediately to our questions. Couldn’t beat the support we received.”

Hagan Walker, MSU EcoCAR 2 Electrical Team Lead

Mississippi State University wählt die Storyboard Suite für das HMI des Mittelkonsolen-Displays des EcoCAR 2 Wettbewerbs aus

Um die anspruchsvolle Aufgabe ein atemberaubendes HMI für die Mittelkonsole eines Chevrolet Malibu, für den EcoCAR 2 Wettbewerb  zu entwickeln, wählte die Mississippi State University die Storyboard Suite von Crank Software aus.

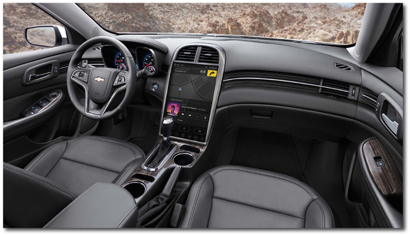

EcoCAR 2 challenge Mittelkonsolen-Display

















Die Design Herausforderung

Die umweltfreundliche Umgestaltung eines vorhandenen Fahrzeugs, bei Beibehaltung der Sicherheitsstandards, der Leistung und des Fahrzeugdesigns, war die Herausforderung welche die MSU Studenten des EcoCAR 2 Engineering-Wettbewerbs annahmen. Dafür hatten Sie 3 Jahre Zeit.

Ein Teil der Aufgabe war die Modernisierung der Mittelkonsole durch ein neues Display, mit einem State-of-the-Art HMI. In Fahrzeugen steigen die Anforderungen an solchen Anzeigesystemen und deren einfachen intuitiven Bedienbarkeit laufend. Durch die heute zur Verfügung stehende leistungsfähige Hardware und modernste Software-Tools wie z.B. Storyboard, ist diese Aufgabe immer leichter zu bewältigen.

Den Studenten wurde eine Freescale i.MX Hardware Plattform, Entwicklungstools, ein Bildschirm und die Storyboard Suite zur Verfügung gestellt.

Die Lösung: Crank Storyboard Suite für das Design und die Entwicklung des User Interface

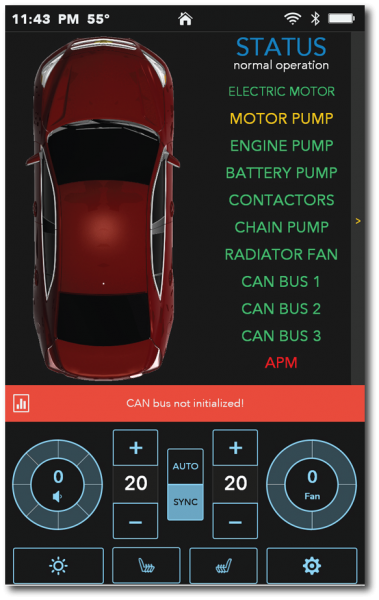

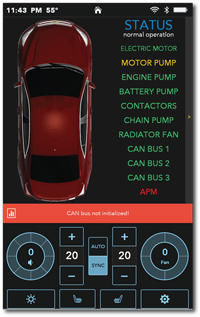

Die MississipEcoCAR 2 challenge Screenpi State University (MSU) wählte Yocto Linux als OS für das System aus. Als Resultat der Auswahlphase des HMI-Frameworks, wählte man die Crank Storyboard Suite aus, da es sich als das Werkzeug mit der intuitivsten Bedienung gezeigt hatte. Auch die Importmöglichkeit von Photoshop PSD Graphik-Dateien und die einfache Unterstützung von verschiedenen Target-Systemen, waren 2 wichtige Kriterien.

Das prämierte Ergebnis

Mit der Storyboard Suite entwickelte das MSU Team ein modernes HMI, mit Navigation, Steuerung der Belüftung und Kimaanlage, Radio, MP3 Musik und der Anzeige der verschiedenen Systemstatik auf einem beeindruckendem 13" Touch-Screen. Durch die 3D Animation des Fahrzeugs ist der Benutzer in der Lage intuitiv sein Fahrzeug zu steuern und Informationen abzurufen. z.B. die Berührung einer Seitenscheibe auf dem Fahrzeugbild steuert den entsprechenden Fensterheber.

Als Ergebnis der langen und intensiven Arbeit des MSU Teams, gewannen sie den Freescale Innovation Award in dem EcoCAR 2 Wettbewerb für das beeindrucke HMI und die perfekte Integration in die Fahrzeugsteuerung.

Dieses Projekt zeigt welche gewinnbringende Kombination ein innovatives und talentiertes Entwicklungs-Team, zusammen mit Storyboard Suite darstellt.

ecoCAR 2 MSU Team
